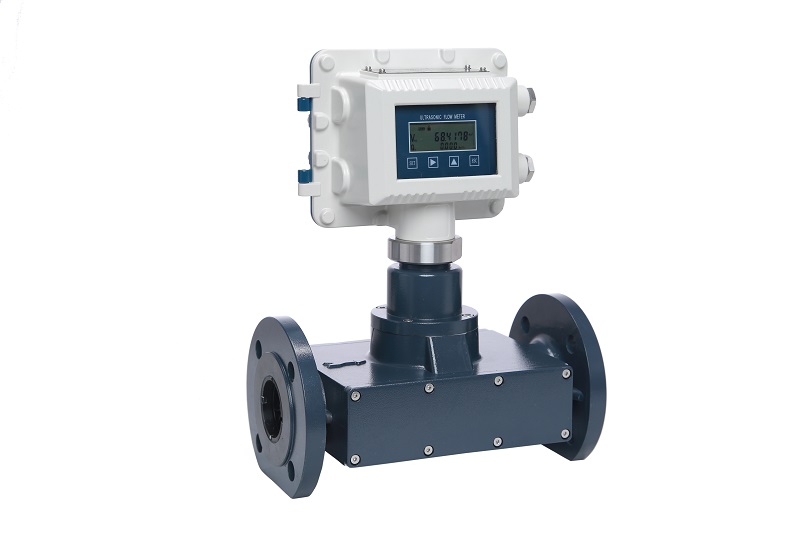

LCQ系列气体超声波流量计，具有可靠性高、使用寿命长等特点，是一种高精度、高可靠性的新型精密计量仪表，产品设计符合国际标准ISO 17089和中国标准GB/T 18604-2014。广泛应用于城市燃气、石油、化工、电力、冶金等行业气体的流量计量。
LCQ系列多声道超声波流量计采用冗余设计，每个声道可单独测量，如某一声道发生故障，其他声道将继续进行可靠测量，提高系统的可靠性。
Ø 公称通径：DN50～DN200
Ø 多声道设计
Ø 铸铝及不锈钢材质
Ø 无机械可动部件、抗脏污
Ø 始动流量低、分界流量低、量程比宽
Ø 智能自诊断功能
Ø 高鲁棒性设计，稳定性好
1、产品特点
v 独特的传感器设计，耐污性强，长期使用精度不变，实现免维护、免清洗、长寿命
v 超低始动流量、宽量程比
v 集成高精度温度、压力补偿，一体化体积修正
v 各种气体工况、标况智能切换
v 方便统计分析，具有2000条小时存储、700条日存储、120条月存储、10条年存储等丰富的记录功能
v 智能故障检测，故障报警，并记录1000条报警状态信息
v 多种通讯接口，实现远程抄表
v 采用触摸感应按键，防爆场所免开盖操作
2、技术参数
|
主要技术参数 |
|
|
测量介质 |
天然气、空气及其它气体 |
|
声道数量 |
双声道 |
|
测量范围 |
0～30m/s |
|
准确度等级 |
1.0级、1.5级 |
|
重复性 |
准确度1.0级：Qt～Qmax 0.2%；Qmin～Qt 0.4% |
|
准确度1.5级：Qt～Qmax 0.3%；Qmin～Qt 0.6% |
|
|
分界流量点 |
Qt≤10% Qmax |
|
测量口径 |
DN50～DN200 |
|
公称压力 |
PN16 |
|
材质选用 |
铝合金、304不锈钢 |
|
测量要求 |
|
|
介质温度 |
-20℃～+60℃ |
|
介质压力 |
0～1.0MPa |
|
环境温度 |
-30℃～+65℃ |
|
供电方式 |
外电源：18～36VDC，平均功耗≤1W 内电源：3.6VDC锂电池，平均功耗≤1.5mW，两节锂电池可连续使用6年以上 |
|
输入信号 |
|
|
流量信号 |
200KHz±10%，Vpp≥10mV |
|
温度信号 |
PT1000 |
|
压力信号 |
数字绝压传感器 |
|
输出信号、通讯及其它功能 |
|
|
标定脉冲 |
0～3kHz(外供电有效) |
|
低频脉冲 |
用于IC卡控制器，0.1m³/P、1m³/P、10m³/P等可设置，脉冲宽度可设置 |
|
模拟输出 |
4～20mA(三线制) |
|
通讯接口 |
RS485、蓝牙及无线通讯(GPRS、NB-IoT) |
|
液晶显示 |
工况流量、工况累积量、标况流量、标况累积量、温度、压力等 |
|
历史数据 |
具有流量启停记录、 小时记录、日记录、月记录、年记录等记录功能。 |
|
诊断功能 |
流量计具有自诊断功能，提供1000条仪表状态信息 |
|
认证情况 |
|
|
防爆等级 |
Exd IIB T6 Gb |
|
防护等级 |
IP65 |
|
计量技术参数 |
|||||||
|
型号规格 |
公称通径（mm) |
始动流量 (m³/h) |
分界流量Qt(m³/h) |
流量范围 (m³/h) |
量程比 |
压力等级 （MPa） |
计量精度（%） |
|
LCQ-025 |
25 |
0.1 |
4 |
0.5～40 |
1:80 |
1.6MPa |
准确度：1.0级 Qt～Qmax：≤±1.0% Qmin～Qt：≤±2.0% 准确度：1.5级 Qt～Qmax：≤±1.5% Qmin～Qt：≤±3.0% |
|
LCQ-032 |
32 |
0.1 |
5 |
0.5～65 |
1:130 |
||
|
LCQ-040 |
40 |
0.2 |
10 |
1.0～100 |
1:100 |
||
|
LCQ-050 |
50 |
0.2 |
10 |
1.0～160 |
1:160 |
||
|
LCQ-080 |
80 |
0.5 |
25 |
2.5～400 |
1:160 |
||
|
LCQ-100 |
100 |
0.8 |
40 |
4.0～650 |
1:160 |
||
|
LCQ-150 |
150 |
1.6 |
160 |
16～1600 |
1:100 |
||
|
LCQ-200 |
200 |
2.5 |
250 |
25～2500 |
1:100 |
||
3、外形尺寸
LCQ-D型双声道气体超声波流量计外形尺寸
|
公称通径 |
公称压力 |
法兰标准 |
外形尺寸 |
||
|
L |
H |
W |
|||
|
DN25 |
PN16 |
GB9119 |
300 |
390 |
170 |
|
DN32 |
PN16 |
GB9119 |
300 |
390 |
170 |
|
DN40 |
PN16 |
GB9119 |
300 |
390 |
170 |
|
DN50 |
PN16 |
GB9119 |
300 |
390 |
170 |
|
DN80 |
PN16 |
GB9119 |
320 |
430 |
200 |
|
DN100 |
PN16 |
GB9119 |
350 |
450 |
236 |
|
DN150 |
PN16 |
GB9119 |
450 |
520 |
285 |
|
DN200 |
PN16 |
GB9119 |
500 |
570 |
340 |
4、产品选型
LCQ系列气体超声波流量计选型
LCQ-12345-X
|
|
声道数 |
口径 |
公称压力 |
最大工作压力 |
输出 |
|
防爆 |
|||||||
|
LCQ |
－ |
1 |
2 |
3 |
4 |
5 |
－ |
X |
||||||
|
|
|
代码 |
释义 |
代码 |
释义 |
代码 |
释义 |
代码 |
释义 |
代码 |
释义 |
|
代码 |
释义 |
|
|
|
S |
单声道 |
025 |
25mm |
0 |
1.0MPa |
0 |
10KPa |
0 |
无 |
|
i |
本安 |
|
|
|
D |
双声道 |
032 |
32mm |
1 |
1.6MPa |
1 |
20KPa |
1 |
MODBUS |
|
d |
隔爆 |
|
|
|
|
|
040 |
40mm |
2 |
2.5MPa |
2 |
70KPa |
|
|
|
|
|
|
|
|
|
|
050 |
50mm |
3 |
4.0MPa |
3 |
100KPa |
|
|
|
|
|
|
|
|
|
|
065 |
65mm |
|
|
4 |
200KPa |
|
|
|
|
|
|
|
|
|
|
080 |
80mm |
|
|
5 |
350KPa |
|
|
|
|
|
|
|
|
|
|
100 |
100mm |
|
|
6 |
700KPa |
|
|
|
|
|
|
|
|
|
|
150 |
150mm |
|
|
7 |
1.0MPa |
|
|
|
|
|
|
|
|
|
|
200 |
200mm |
|
|
8 |
2.0MPa |
|
|
|
|
|
|
|
|
|
|
250 |
250mm |
|
|
9 |
3.5MPa |
|
|
|
|
|
|
|
|
|
|
300 |
300mm |
|
|
|
|
|
|
|
|
|
1：声道数：S 单声道；D双声道
2：公称通径（mm）：025（25mm）、032（32mm）、040（40mm）、050（50mm）、080（80mm）、100（100mm）、150（150mm）、200（200mm）
3 ：公称压力：国家标准（MPa）：0（1.0）、1（1.6）、2（2.5）、3（4.0）
4 ：最大工作压力：0（10KPa）、1（20KPa）、2（70KPa）、3（100KPa）、4（200KPa）、5（350KPa）、6（700KPa）、7（1.0MPa）、8（2.0MPa）、9（3.5MPa）
5：输出：0（无）、1（MODBUS）
